水庫/河道水雨情監測預警系統

發布時間:2022-02-27瀏覽次數:3429

系統概述



水庫/河道水雨情監測預警系統適用于遠程監測河流、水庫、人工河道、景觀河道、航道等的實時水雨情狀況,系統包括用戶管理、水文基礎信息管理、監測站管理、GIS、水文自動測報、水文數據查詢與管理、數據管理分析、預報預警等多個水文信息化基礎模塊,管理部門可通過該系統及時掌握河流的降水、斷面水位等流域水文狀況,從而及時作出管理決策。水文監測預警系統在及時預警洪澇災害、避免人員和經濟損失方面發揮了重要作用。





系統實現目標

1)實現對雨水情信息進行實時性采集,以及水位和雨量報警通知,保障系統信息的高效性、及時性、準確性、充分性。

2)所有觀測點數據通過無線網絡直接傳輸至監控中心“雨水情自動監測系統”,在電子地圖可視化界面中直觀顯示各測點雨水情信息、水位情況及警戒狀態;在發生報警時,系統可自動發出報警信號,如:系統彈出信息、發出聲音提示,向相關部門指定人員發出報警短息通知。

3)系統開發堅持先進實用、穩定可靠的原則,并具備良好擴展性、兼容性和開放性,為系統后期擴展升級、向其他相關平臺系統提供數據共享服務提供規范性接口。

4)系統可以接入視頻攝像頭,可實時監測現場視頻畫面。





系統總體設計



系統組成結構

“水庫/河道水雨情監測預警系統”的建設,包括現場水位、雨量信息采集設備以及監控中心信息接收及顯示、應用系統的建設。現場測點信息采集與傳輸設備完成水位、雨量等信息的實時采集、基本分析處理(如警戒狀態)與顯示,并負責將數據以無線/有線方式傳輸到監控中心,通過軟件進行接收、顯示以及數據的存儲、分析、處理與預警。

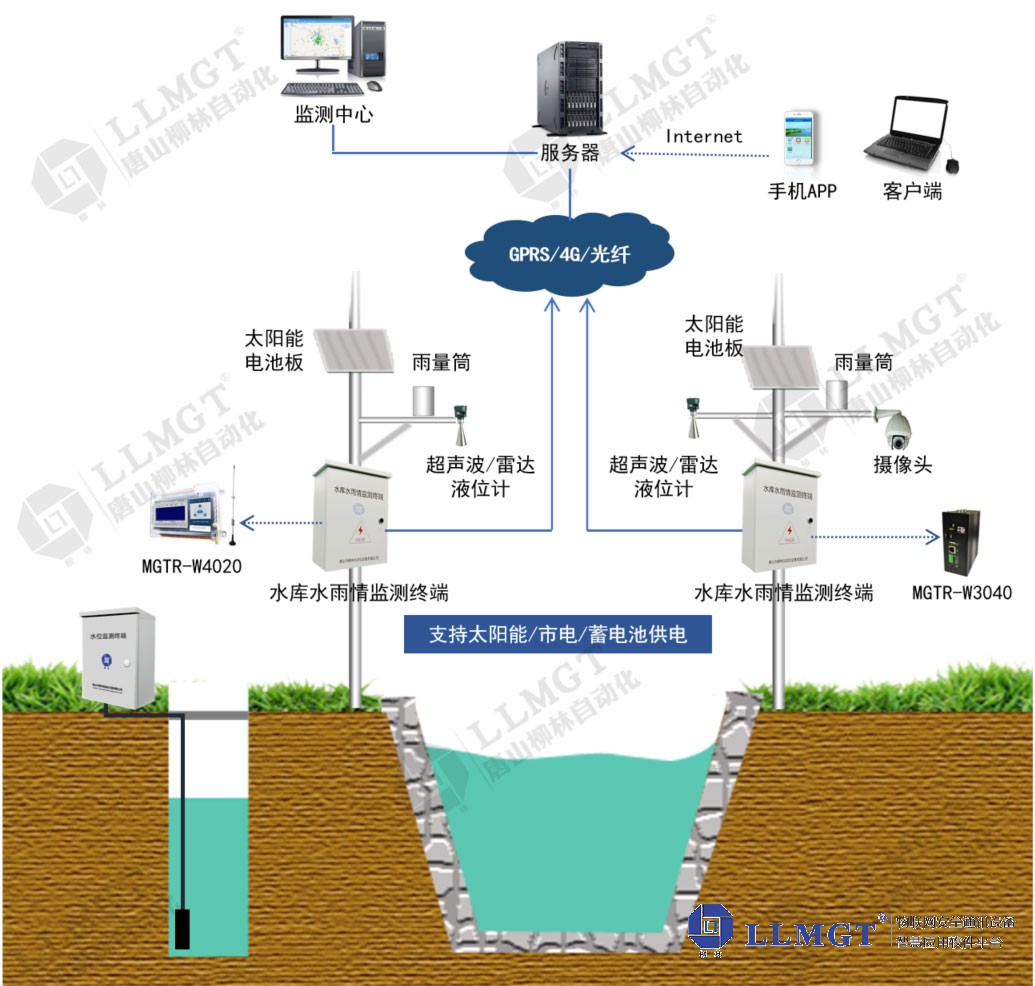

系統拓樸圖





地下地表水雨情監測

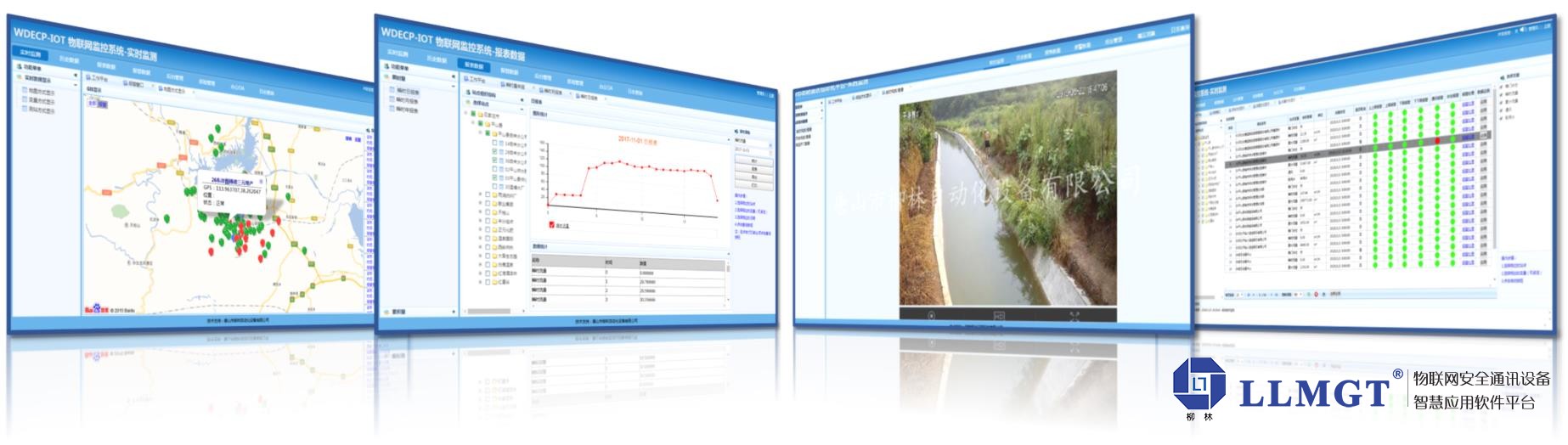

監控中心——水庫/河道水雨情監測預警系統

物聯網

監控中心設立在管理局,充分利用其現有網絡資源及軟硬件設施,對其進行完善,并增設應用服務系統設備,為“水庫/河道水雨情監測預警系統”提供軟硬件技術支持。

★  硬件支持:服務器、音箱、打印機、客戶端計算機等

★  軟件支持:操作系統軟件、數據庫軟件

★  應用軟件:水庫/河道水雨情監測預警系統

通信網絡

① 現場測點設備與中心系統之間數據傳輸

    信息采集與傳輸設備通信:NB-IoT/4G/GPRS/光纖。

② 工作人員訪問“自動監測系統”

    內網訪問系統:局域網固定IP

    外網訪問系統:Internet固定IP

現場測點——信息采集與傳輸系統

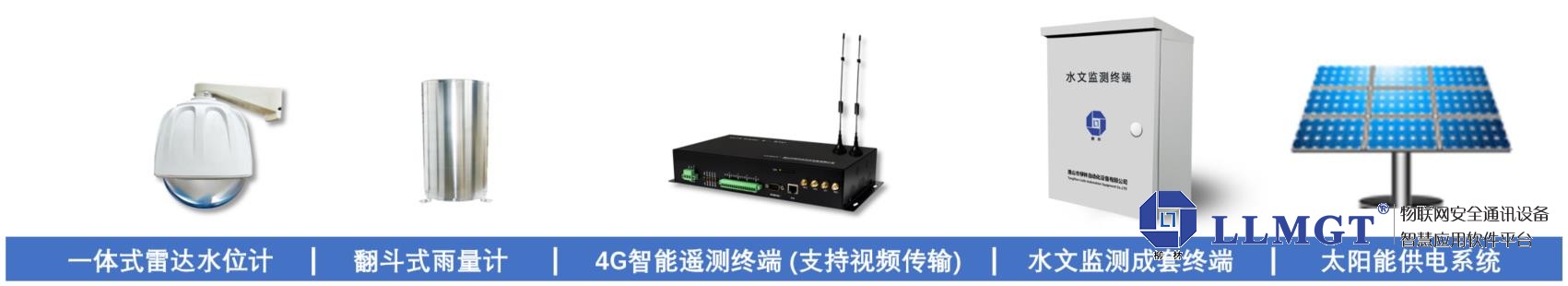

水文監測設備



現場設備采用野外安裝方式,通過太陽能供電,測控終端采集水位計、雨量計信號,經網線將監測信息傳輸至監控中心“雨水情自動監測系統”。

① 供電部分:太陽能供電

② 測控終端:測控終端(包括4G數據傳輸與數據采集部分)、充電控制器、避雷模塊、防護箱等

③ 計量測量設備:水位計、雨量計、攝像頭等傳感器

系統特點

◆ GIS展示:直觀了解測站數據

◆ 實時監測:及時了解水庫或河流詳細信息

◆ 實時報警:通過多種途徑及時、準確進行報警

◆ 智能分析:通過水文數據進行綜合分析,實現預警

◆ 無線傳輸

1)支持NB-IoT/4G/GPRS/光纖等多種傳輸方式,終端具有長期在線、即時通訊的特點。

2)終端可同時與1~4個中心通信。

◆ 水位、雨量信息采集

實時采集水位值、雨量值,水位計通、斷狀態等信息,并可進行水位計量程設定。

◆ 水位、雨量警戒報警

支持設置多級警戒線值,支持水位狀態變化主動上報告警信息,保障信息的即時性、高效性。

◆ 支持主動上報(定時上報、報警上報) + 系統軟件問詢

1)主動上報:主動上報包括定時上報、告警主動上報。

2)系統軟件問訊:遠程召測包括定時召測、即時召測。

◆ 歷史記錄存儲、數據掉電不丟失、時鐘保持功能

◆ 遠程操作與維護:設置參數、召測數據

1)遠程設參:測控終端支持遠程設置測控終端參數。支持遠程設置水位參數(包括:水位計量程、水位警戒線值等)。

2)遠程召測:測控終端支持遠程召測當前水位監測信息。

◆ 避雷保護功能

測控終端對所有輸入輸出引線(如電源線、傳感器引線、通信線等)都采取多級隔離、吸收措施,限度地避免雷擊等過電壓過電流對測控器的破壞。

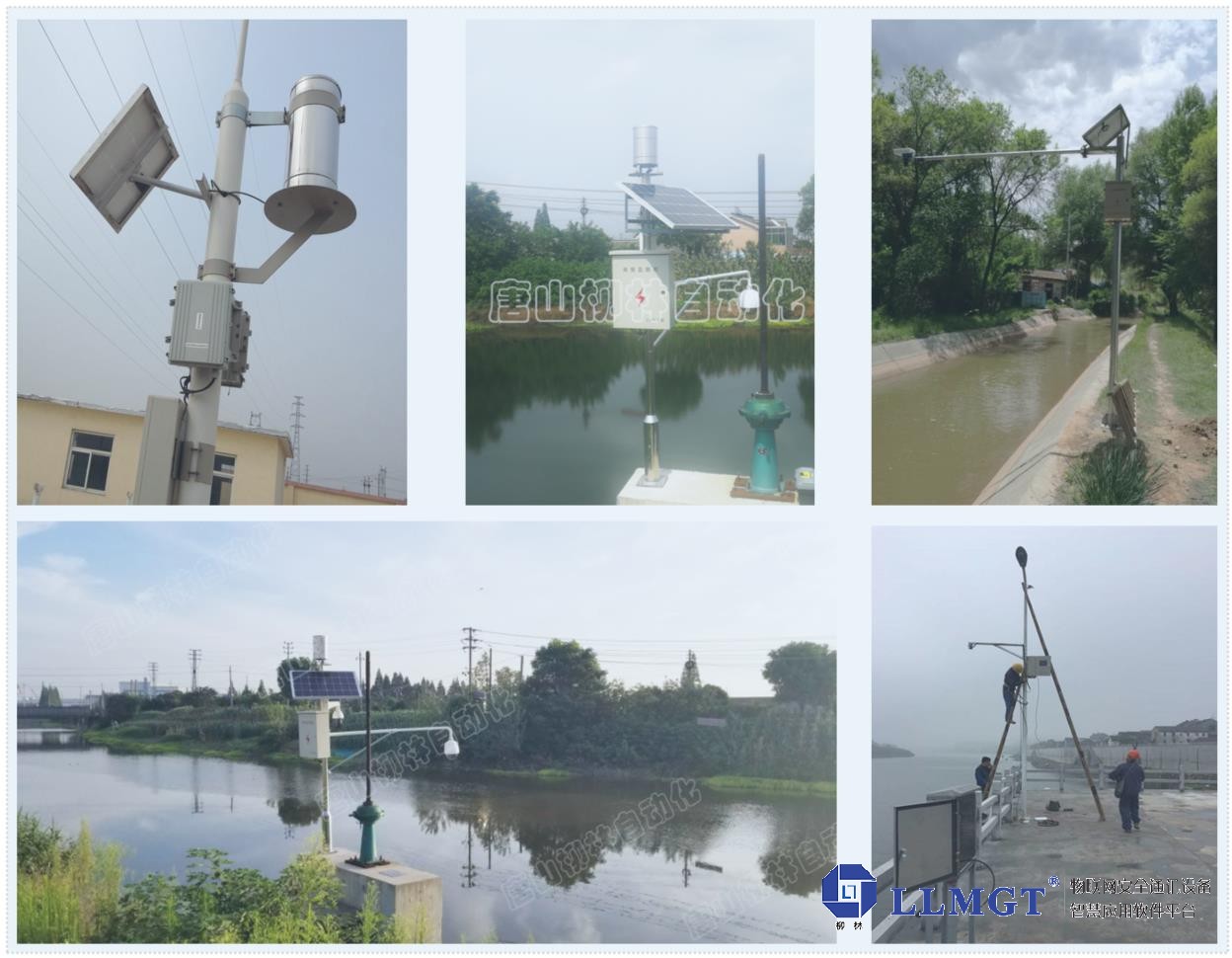

應用實例現場圖片

水文水雨情
