小型水庫雨水情測報及大壩安全監測系統

發布時間：2022-02-27瀏覽次數：4439

雨水情測報大壩安全監測雨水情遙測終端機 雷達水位計 水庫除險加固

政策背景

2021年3月23日《國務院辦公廳關于切實加強水庫除險加固和運行管護工作的通知》（國辦發〔2021〕8號）和2021年9月22日國務院常務會議均明確要求，加快推進水庫除險加固，加強雨水情和安全監測預警設施建設，健全常態化管護機制，確保2025年底前全部完成現有病險水庫除險加固建設任務。

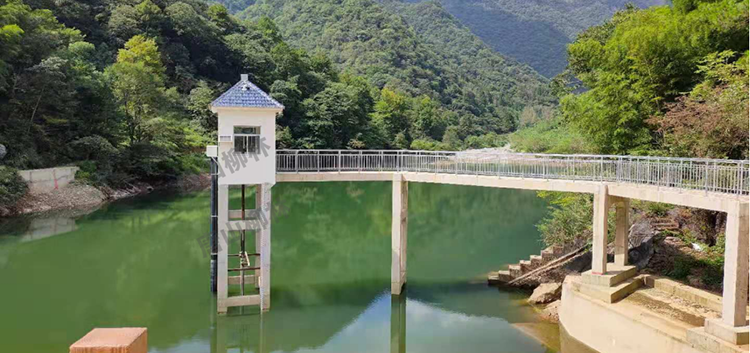

大壩安全監測站

解決方案

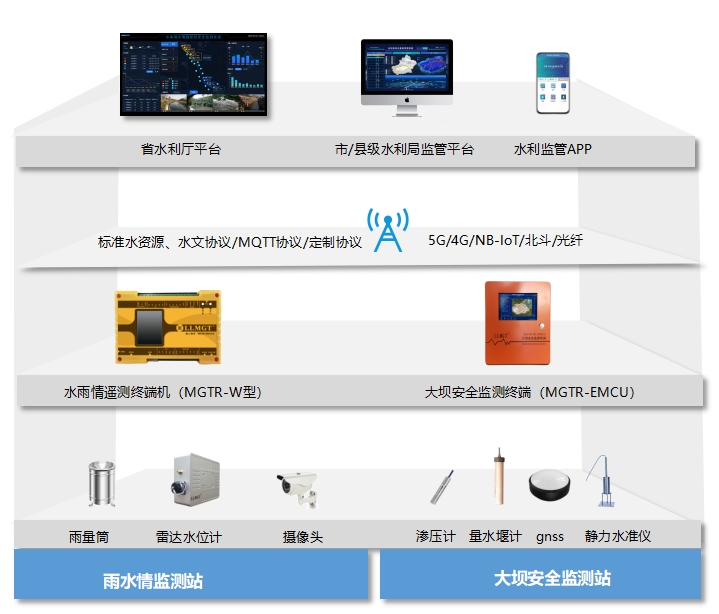

唐山柳林積極響應國家政策，提出小型水庫雨水情測報及大壩安全監測系統解決方案，系統主要由降雨量監測站、水庫水位監測站、大壩安全監測中的滲流量、滲流壓力和變形監測站及視頻和圖像監測站等站點組成，同時建立規范、統一的監測平臺，集數據傳輸、信息共享、數據儲存于一體，規范項目管理，消除安全隱患，提升信息化水平，保障水庫安全運行。


系統功能

?小型水庫標準化監測要素全覆蓋，實現小型水庫動態監測

雨水情監測

·水位、雨量、流量

·可擴展水溫、水質等

壩體安全監測

·大壩滲流、滲壓

·可擴展大壩表面變形、岸坡穩定、接縫裂縫等變形監測。

?重要位置進行圖像、視頻監控，全面實現水庫可視化管理。

在大壩、溢洪道等重要部位進行圖像和視頻采集，重點監視大壩全貌，兼顧水尺、壩前水面、溢洪道進出口、壩體滲漏等部位的動態視頻信息。也可定時拍照、遠程抓拍上傳圖片。

?監測信息預警及時有效，為防汛指揮調度提供輔助決策

·越限報警：當監測數據超出設定的閾值時；

·故障報警：監測設備故障、供電異常、通信中斷；

·通過抓拍、平臺軟件、短信通知等方式進行預警。

?水庫雨水情測報和安全監測平臺，實現省市縣聯級管理。

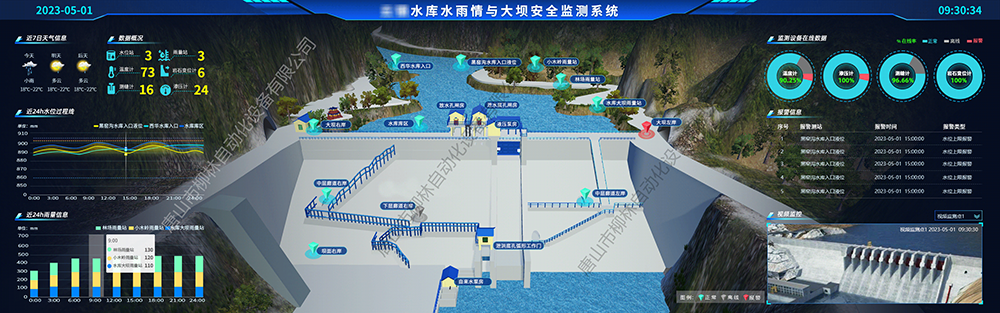

水庫雨水情及大壩安全監測平臺

小型水庫雨水情測報及大壩安全監測平臺分為Web版、移動終端版，主要包括水庫監管一張圖、水雨情數據分析、水庫大壩數據總覽、報警查詢管理、視頻監控、巡檢管理等功能模塊，可按具體需求進行功能定制。支持級聯管理，可用于省、市、區縣各級水庫監管平臺建設。

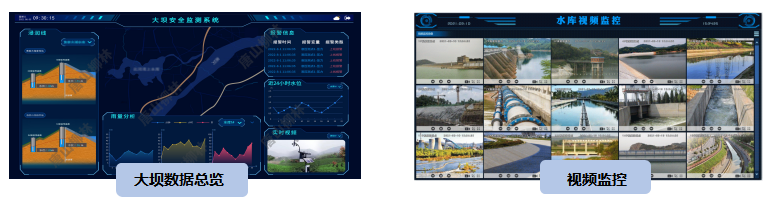

大壩安全監測平臺

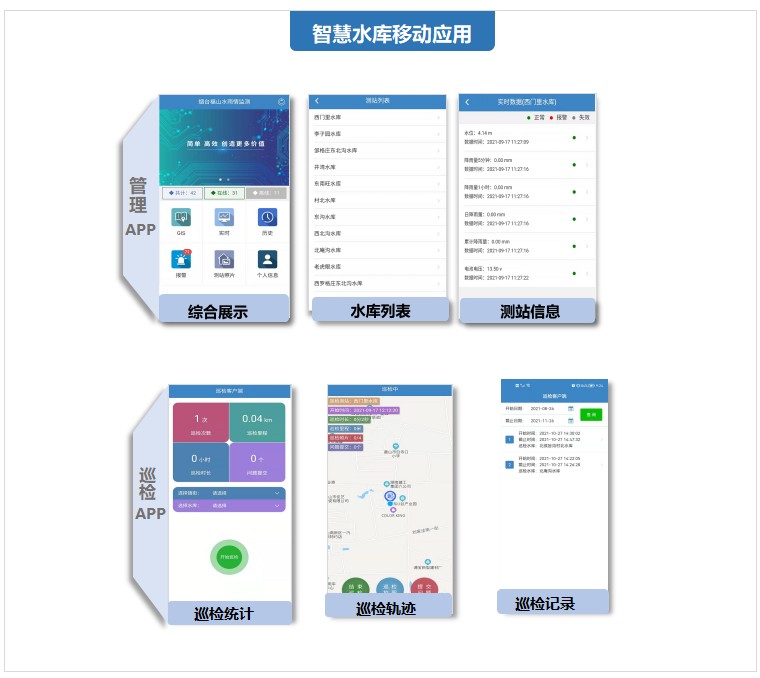

智慧水庫手機端軟件界面

巡查

巡檢APP：管護全流程閉環，實現問題反饋、處理閉環監管

·水庫管理人員通過電腦端下發巡檢任務，巡檢人員可根據app完成巡檢任務。

·具有巡檢統計、巡檢記錄、巡檢軌跡、問題記錄、實時數據查看等功能。

· 巡檢人員可通過APP實時對巡查內容及存在問題進行拍照和文字記錄，水庫監管人員可第一時間判斷水庫存在的安全隱患，提高了監管效率。同時保證了巡查管護全流程閉環，實現問題反饋、處理閉環監管。

系統特點

?支持多種上報協議

? SL/T427-2021《水資源監測數據傳輸規約》

? SL651-2014《水文監測數據通信規約》

? SZY206-2016水資源監測數據傳輸規約

? SL/T812.1-2021《水利監測數據傳輸規約》

?  HJ 212《污染物在線監測(監測)系統數據傳輸標準》
      ?  MQTT應用協議
      ?  其他協議可定制

?多種通信方式可選

支持4G、5G、北斗衛星、NB-IoT等先進的無線傳輸方式，可以不受空間和地域的限制，減少布線所帶來的巨大工作量，保證傳輸?shù)姆€(wěn)定、可靠、及時。

?靈活的供電方式

既可以選擇高性能太陽能供電方式，也可以根據各地區環境的不同，靈活的選擇市電、太陽能互補供電方式來保證設備的持續工作。

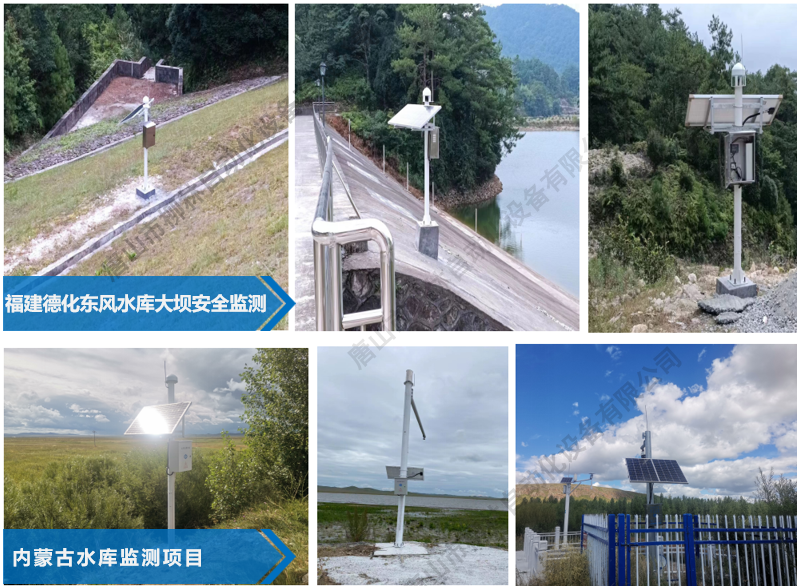

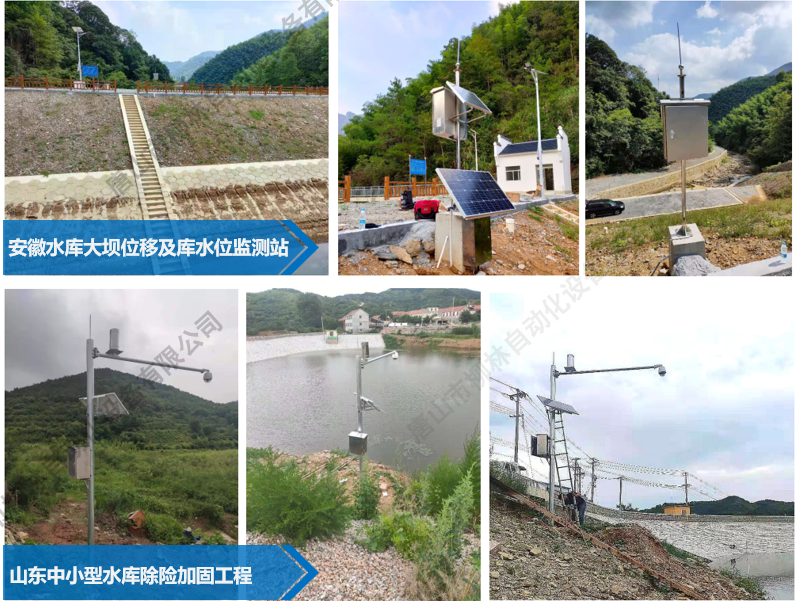

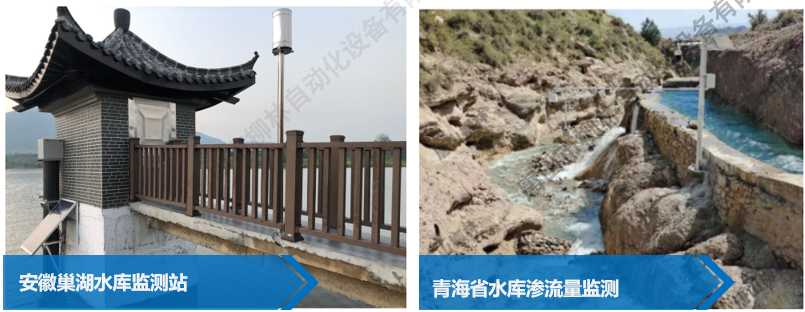

現場應用

現場1 現場2

現場3

應用業績（部分典型）

省份	項目名稱
新疆	新疆十二師水庫雨水情監測項目
四川	觀文水庫水雨情氣象及大壩安全監測項目
河北	盧龍縣2021水雨情監測項目
新疆	昭蘇小洪納海水庫雨水情測報和安全監測項目
北京	密云水庫水位監測
山東	煙臺市福山區2021年小型病險水庫監測
天津	天津市武清區于莊水庫水位在線監測
安徽	安徽大壩安全監測、巢湖經開區小型水庫雨水情自動測報系統
浙江	池州杏花村智慧旅游水庫雨水情監測
貴州	貴州省水雨情在線監測項目
四川	二龍灘水庫雨水情監測項目
重慶	黔江景區水位監測系統
四川	成都永浩西塘水庫監測項目
云南	大理水庫水利信息監測項目
黑龍江	明水縣水庫水雨情監測項目
青海	青海省海西州德令哈市黑石山水庫水位監測
…………
