取水口取水監測計量系統

發布時間:2022-04-07瀏覽次數:1634
取水口取水計量監測 水資源監測

項目背景



《水利部關于強化取水口取水監測計量的意見》內容解讀



水利部水資源管理司、水資源管理中心于2021年7月下發《水利部關于強化取水口取水監測計量的意見》意見總體思路如下:

目的:以滿足水資源管理需求為目的。

重點:提高監測計量覆蓋面、提升監測計量數據質量、加強監測計量數據成果應用。

思路:堅持系統觀念、依法依規、因地制宜、分類推進。

任務:完善前端信息采集、傳輸系統及承接管理平臺。

成效:健全責任明確支撐有力監管有效的取水口取水監測計量體系,為實施水資源剛性約束制度,促進生態文明建設和高質量發展提供有力支撐。



系統目標



  • 通過建設取水口取水監測計量系統,實現較為系統、完整的監測計量體系;

  • 非農業取水口和大中型灌區渠首計量全覆蓋;

  • 提高取水量計量率和在線計量率;

  • 提升信息化平臺建設和數據共通共享;

  • 達到及時、全面、準確掌握地表水、地下水等水源取水以及各領域用水情況;

  • 有力支撐水資源監管工作的效果和目的。

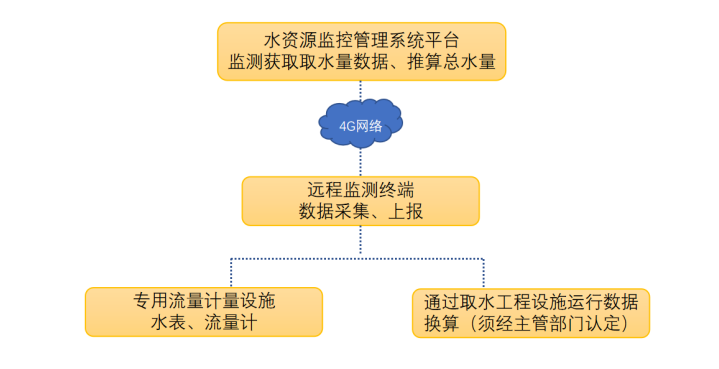

系統架構



系統架構


取水口取水監測計量涵蓋:

工業、生活、服務業取水口計

地表水灌區取水口監測計量

農業灌溉機井監測計量

已有監測計量設施改造升級





系統選型依據



《取水計量技術導則》(GB/T 28714)計量誤差規定:

限額以上取水計量誤差的規定

a) 明渠輸水時,誤差應≤±5%;

b) 管道輸水時,誤差應≤±3%。

限額以下取水計量誤差的規定

a) 明渠輸水時,誤差應≤±7%;

b) 管道輸水時,誤差應≤±5%

c) 小水浮標法測流時,測量誤差可適當放寬至±10%。

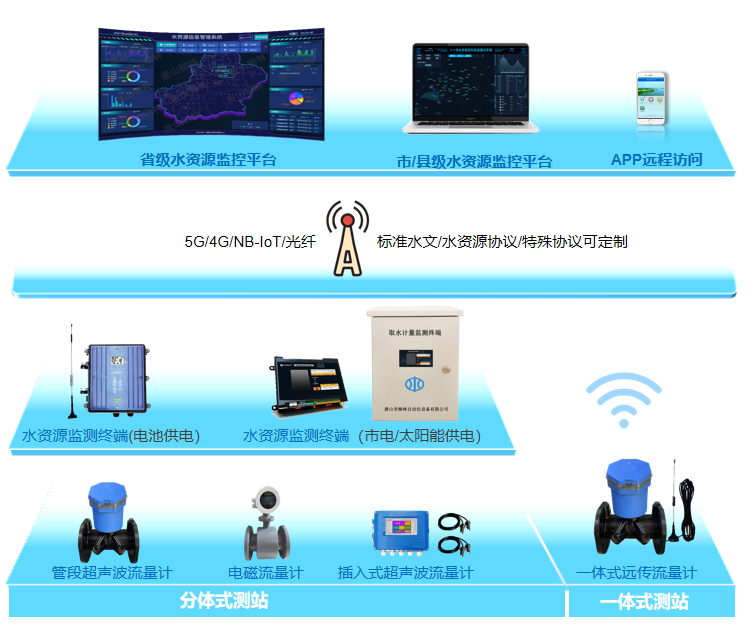

系統拓撲圖



系統拓撲圖



流量計量設施及方法



流量計:非農用水計量均指直接計量。目前一些非農取水口仍用水泵電量折算取水量等間接計量,并不符合《意見》要求,應加裝水表、流量計等直接計量器具。根據現場工況,可選用管段式超聲波流量計、雷達流量計等。



折算:不具備安裝流速測量裝置條件的中型灌區渠首,可采用的折算計量方式,主要指利用閘前、閘后水位和閘門開度換算水量。目前通過提灌泵機的電量換算水量的,需要加裝水表、流量計等直接計量設施。



以電折水方式:管徑超過20cm的機井,可以采用以電折水的方式進行計量監測。唐山柳林以電折水平臺:

                                 具有水電置換系統趨勢曲線,指導以電折水系統確定,結合本地情況,最終確定水電轉換系統;

                                 分析水電轉化系統和水位關系趨勢,通過關系曲線,確定影響水電轉換系數關系模型,反映機井性能;

                                通過單井系數分析報表,確定每日用水信息,為機井性能分析、潛水泵性能分析提供數據支撐。



系統功能



  •  實時監測地表水、灌區、地下水等取水口供水數據;

  • 掃描機井二維碼,查詢/維護機井信息,查看實時數據;

  • 監測數據可通過4G無線網絡傳輸至監測中心系統平臺;

  • 數據異常報警預警,便于管理人員及時掌握現場情況;

  • 及時發現和處理超許可、超計劃取水問題、超限報警、預警;

  • 數據存儲、統計分析、生成報表

  • 支持遠程控制現場取用水泵站及閥門的開關啟停;

  • 形成用水報表,與取用水戶填報數據比對,為管理決策部門提供數據依據;

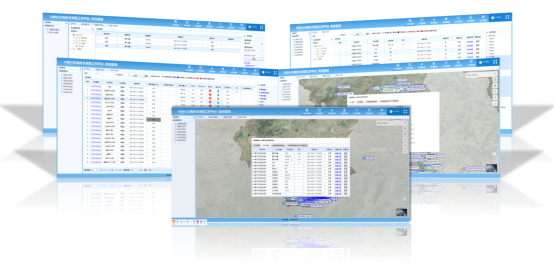

軟件界面



核心硬件

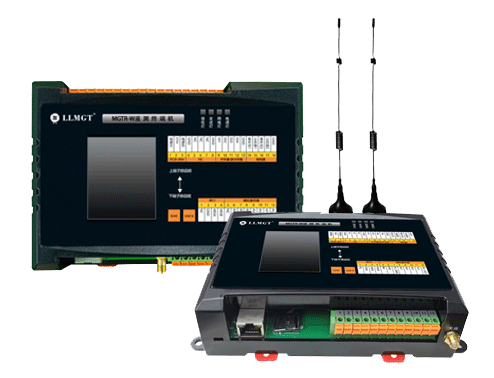

取水計量監測終端(MGTR-W型)
?4G全網通通訊;
?具備(4~20)mA或(0~5)V模擬量輸入接口;
?具備干接點開關量輸入接口;
?具備RS485通訊接口;
?支持市電/太陽能供電/電池供電多種方式可選;
?支持標準水文、水資源協議,特殊協議可定制
?支持各省市級平臺定制協議對接;
?對于有防水防塵要求的終端設備,符合GB/T4208-2017 IP68標準要求,并具備檢測報告;


市電/太陽能供電水資源監測終端.png

(市電/太能能供電型)

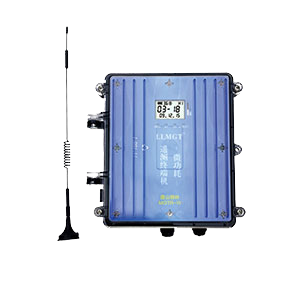

(電池供電型)





一體式遠傳水表

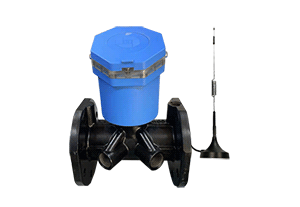

一體式遠傳流量計

?高精度流量計,準確度:1級;

?一體化設計:支持RS485輸出,4G/NB-IoT無線通信

?內置76AH3.6V鋰電池自供電,上傳次數不低于30000次

?超低功耗設計,支持“休眠+喚醒”和實時在線兩種運行模式

?IP68高防水等級,野外惡劣環境也能穩定運行

?高清晰度寬溫度型LCD顯示

?安裝方式:水平或垂直





典型應用





  • 取水口及機井監測體系信息管理能力提升項目

  • 水資源監測體系建設項目

  • 農村飲水安全工程取水在線監測系統

  • 水源井供水監測系統

  • 灌區信息化管理系統

  • 非農取用水計量監測系統

  • 農業灌溉管理系統

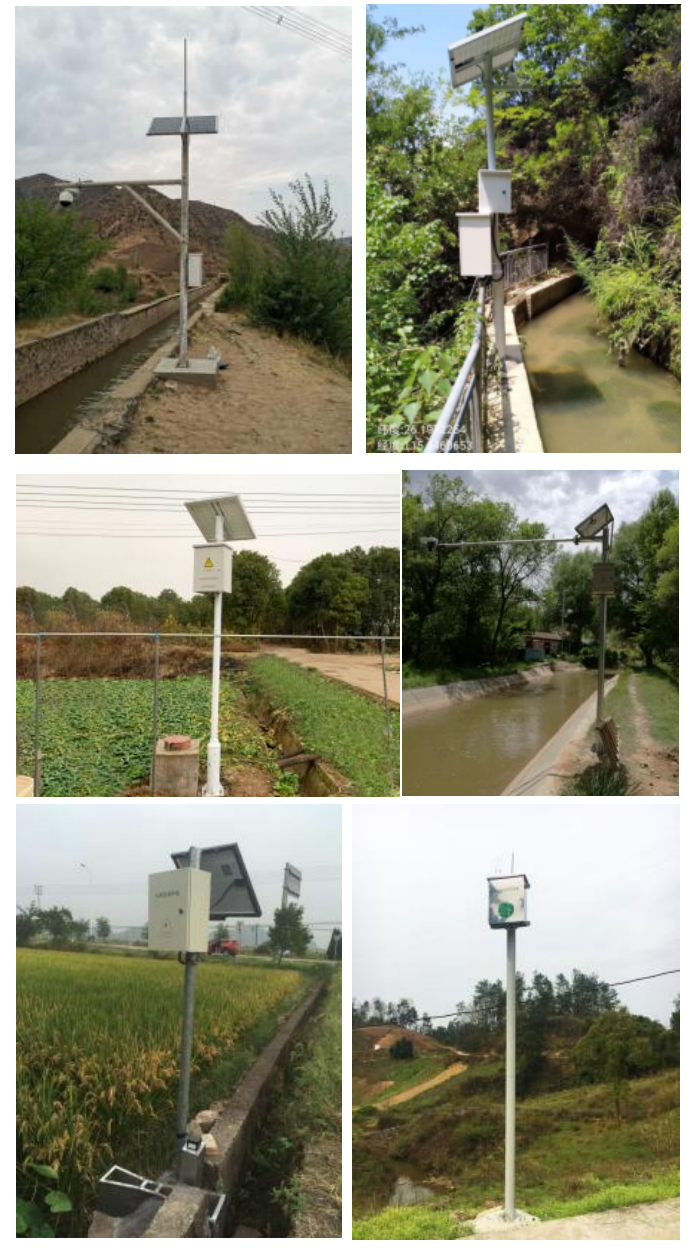

現場照片
